Naše technika

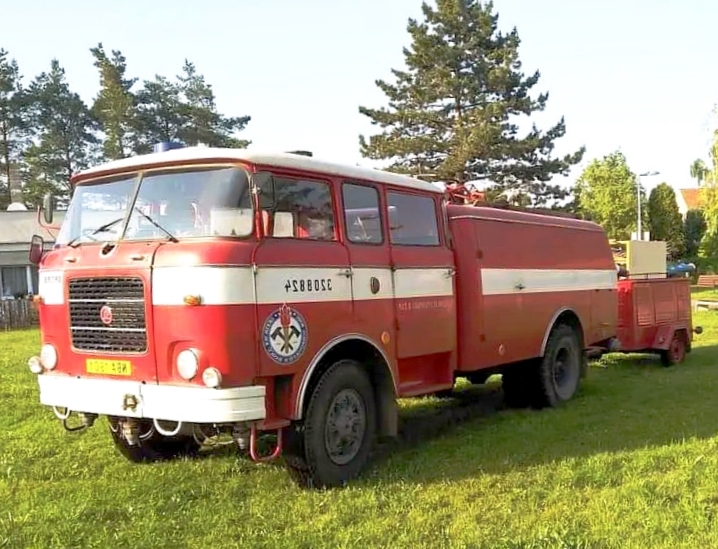

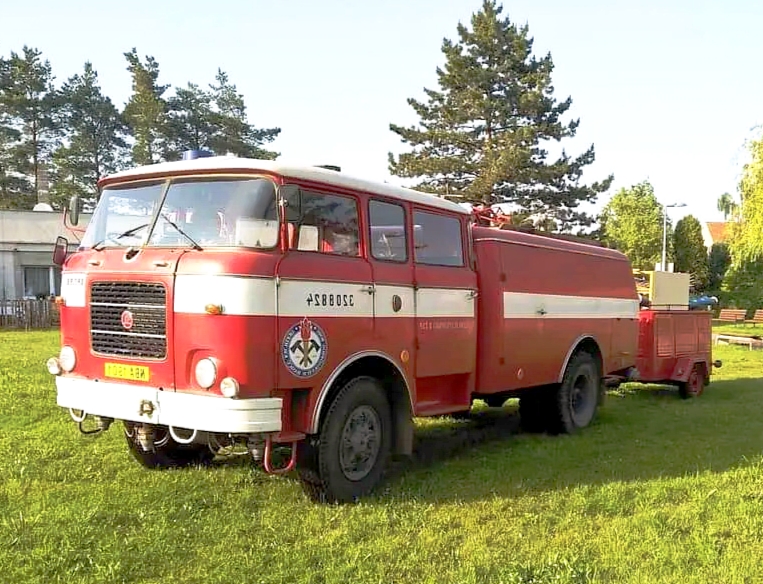

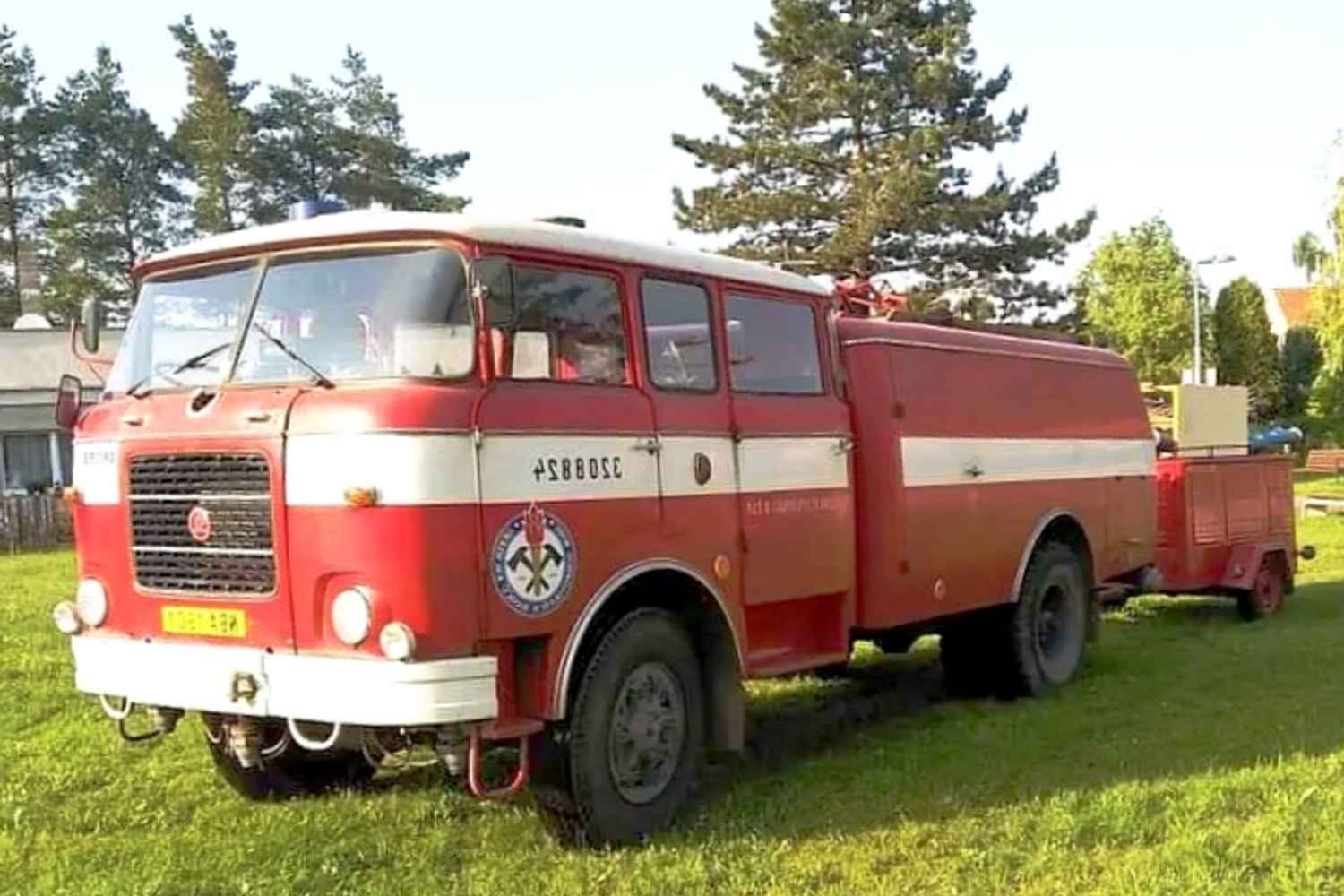

Škoda 706 RTHP CAS 25

Cisternová automobilová stříkačka  je legendární československý zásahový vůz (podvozek LIAZ, nástavba Karosa) vyráběný převážně v 70. a 80. letech. Je vybaven nádrží na 3500 l vody, 200 l pěnidla a čerpadlem o výkonu 2500 litrů/min. Vůz s pohonem a kabinou pro 8 hasičů je díky své odolnosti dodnes hojně využíván sbory dobrovolných hasičů.


Popis:
Cisternovou automobilovou stříkačku tvoří podvozek Škoda 706 RTHP, trambusová kabina pro posádku, nádrž na vodu, čerpací zařízení a ukládací prostory pro požární příslušenství.


Technické parametry a podrobnosti:


Vysvětlení označení:

  • CAS - cisternová automobilová stříkačka
  • 25 - výkon čerpadla 2500 l/min
  • Škoda 706 - typ podvozku
  • RTHP: RT - typ podvozku, H - hasičský speciál, P - možnost připojení předního náhonu


Výrobce podvozku:

  • LIAZ Jablonec nad Nisou

Výrobce nástavby:

  • KAROSA Vysoké Mýto n. p.

Rok výroby:

Hmotnost:

  • pohotovostní: 9200 kg
  • užitková: 4370 kg
  • celková: 13570 kg

Rozměry:

  • Délka: 7550 mm
  • Šířka: 2435 mm
  • Výška: 2870 mm

Podvozek:

  • Typ: Škoda 706 RTHP
  • Typ motoru: naftový čtyřdobý, vodou chlazený šestiválec
  • Výkon motoru: 118 kW/1900 min
  • Objem motoru: 11781 cm3
  • Náhon: 4×4 s připojitelným pohonem přední nápravy
  • Převodovka: 5 stupňů vpřed, 1 vzad
  • Brzdový systém: 3 na sobě nezávislé systémy
  • Napětí elektrického zařízení: 24 V
  • Objem palivové nádrže: 175 litrů
  • Maximální rychlost vozidla: 85 km/h

Kabina:

  • Typ: čelní pevná čtyřdveřová
  • Počet míst k sezení: 7+1

Nástavba:

  • Materiál: Ocelový rám, oplechování plechem pomocí nýtování

Čerpací zařízení:

  • Čerpadlo: Odstředivé jednostupňové
  • Jmenovitý průtok: 2500 litrů/min
  • Jmenovitý tlak: 0,8 MPa

Nádrž na vodu:

  • 3500 l

Vývěva:

  • plynová na spálené plyny, ruční


Výbava technickými prostředky:
Vozidlo je vybaveno základní požární výbavou jako jsou hadice (B, C,), savice a armatury.

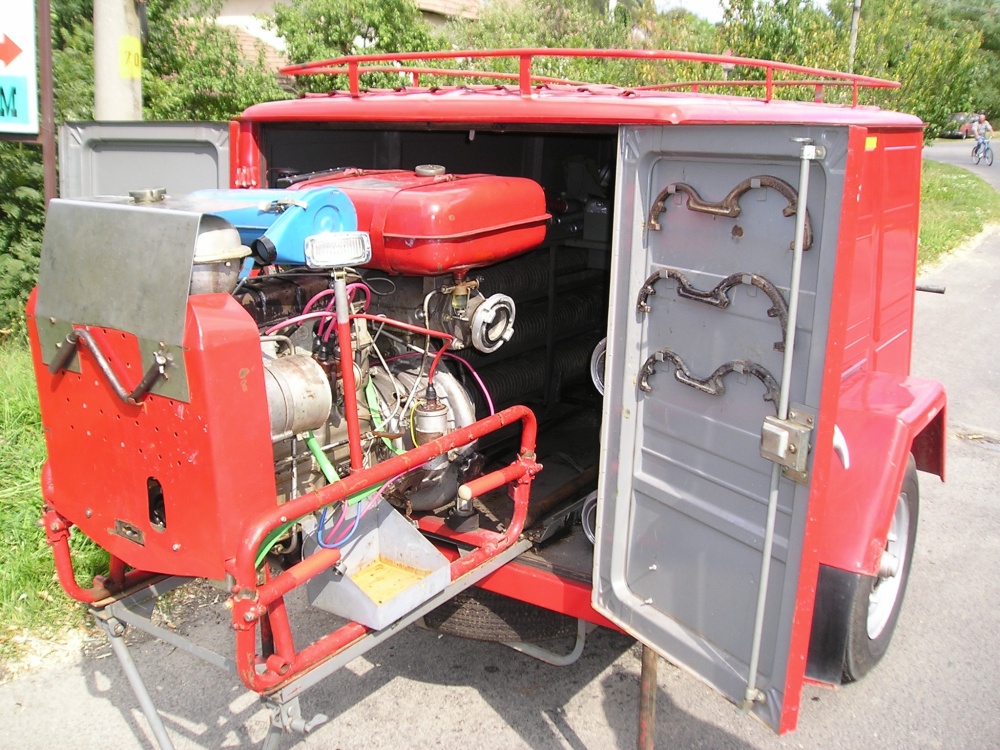

PPS-12

Přívěsná přenosná motorová stříkačka PPS-12 je hasičská stříkačka, určená pro jednotky požární ochrany. Slouží k provedení zásahu od vodního zdroje na malé požáry nebo jako čerpadla pro doplňování cisteren, v sérii pak lze použít i několik stříkaček pro dálkovou dopravu vody ze stroje do stroje.

Vlastní stříkačku lze přenášet čtyřmi osobami a proto je možné její nasazení i na špatně přístupném vodním zdroji. Je tvořena motorovou jednotkou, odstředivým jednostupňovým čerpadlem z lehkých slitin, plynovou vývěvou na spálené plyny a rámem, uzpůsobeným k přenášení stříkačky a ustavení na pevný terén. Motor je čtyřválcový, čtyřdobý, zážehový, původně osazený do Škody 1202, později se montovaly motory ze Škody 1203. Původně se startovala klikou, pozdější verze měly elektrický 12 V startér. Zapalování zajišťovalo v původním provedení magneto Scintilla Vertex, později pak běžný škodovácký rozdělovač. Jako paliva se používá benzínu, spotřeba paliva je asi 11,5 l/hod. Chlazení motoru je kapalinové, dvouokruhové s nuceným oběhem. Stříkačka má jedno sací hrdlo o průměru 110 mm se šroubením a dvě výtlačná hrdla B 75 mm.

Technické údaje:

  • Rozměry: 900 × 603 × 835 mm
  • Hmotnost: pohotovostní 189,5 kg (základní bez PH 164 kg)
  • Max. výkon při částečném zatížení: 25 kW při 3500 ot/min
  • Maximální sací výška: 7,5 m
  • Jmenovitý výkon při sací výšce 1,5 m a tlaku 0,8 Mpa: 1200 l/min
  • Jmenovitý výkon při sací výšce 1,5 m a tlaku 1,2 Mpa: 720 l/min
  • Jmenovitý výkon při sací výšce 7,5 m a tlaku 0,8 Mpa: 600 l/min

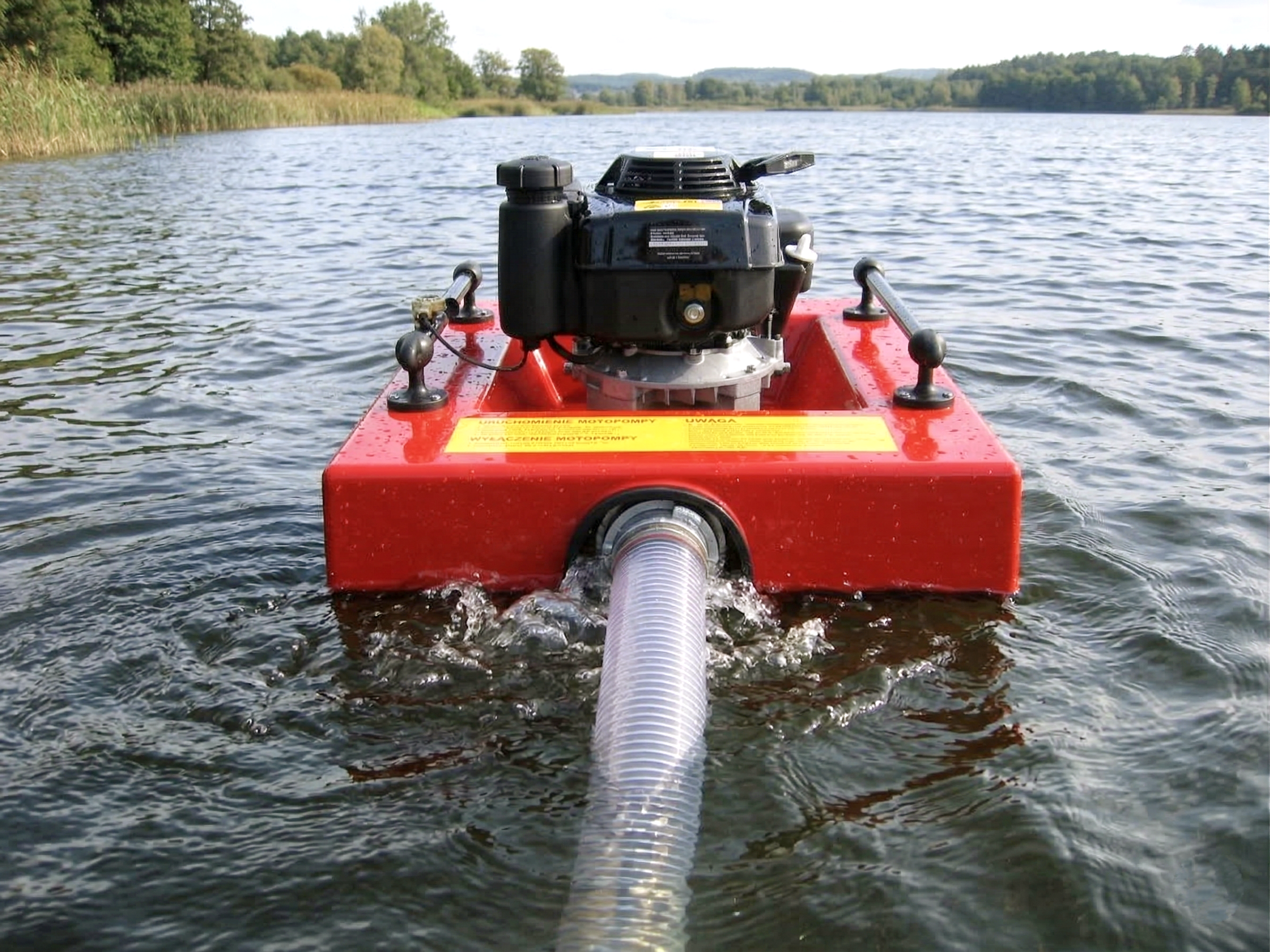

Plovoucí čerpadlo NIAGARA 1

Motorové plovoucí čerpadlo NIAGARA I je určeno k naplňování nádrží v hasicích vozech nebo rozkládacích nádržích, přírodních, případně umělých vodních toků a nádrží.

Mimo to může být motorové čerpadlo využito k čerpání vody ze zalitých místností (například sklepů) i k jiným činnostem (zejména u protipovodňových akcí).

Motorové plovoucí čerpadlo se skládá z následujících částí:

  • spalovací motor HONDA GXV 160 o výkonu 4,0 kW (hrubý výkon)
  • jednostupňového vířivého čerpadla s rotorem otevřeného typu
  • plováku v provedení ze skleněného vlákna a epoxidové pryskyřice, vyplněného polyuretanovou pěnou

Technické údaje:

  • Výkon při tlaku 0,2 MPa: 400 l
  • Maximální výkon: 1200 l/min
  • Maximální tlak: 0,3 MPa
  • Rozměry (mm): 765 x 630 x 430
  • Celková hmotnost: 30 kg
  • Motor typ: GXV 160 K1 N15
  • Jmenovitý výkon motoru: 4 kW
  • Objem palivové nádrže: 2 l
  • Motorový olej: MOBIL SUPER 15W/40
  • Hodinová spotřeba paliva: 0,93 l/hod
  • Sací vstup o průměru: 66 mm
  • Výtlačný výstup o průměru: 65 mm

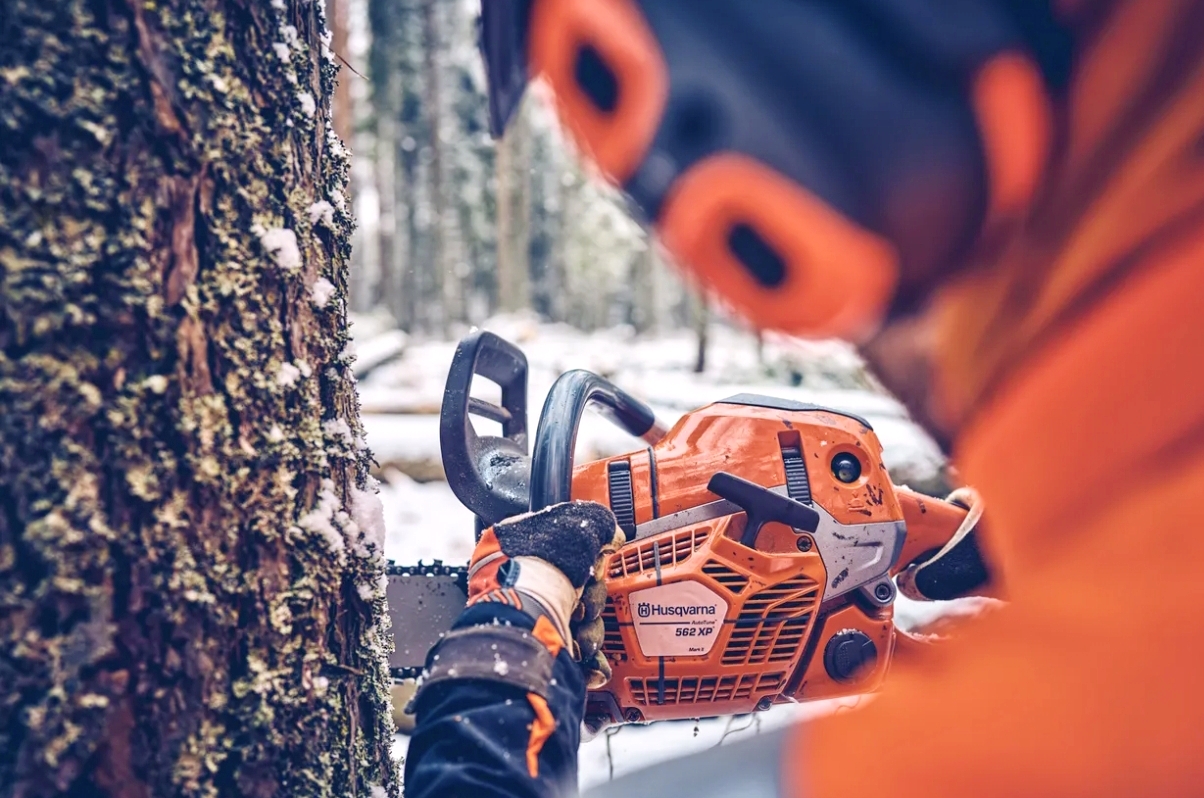

Motorová pila
